半導體元件制造過程可分為前段制程和后段制程，前段包括晶圓處理制程、晶圓針測制程，后段包括封裝、測試制程。X-RAY缺陷檢測應用在后段制程中用以保證芯片的良品率。芯片是高精度的產品，體積小，檢測難度大，只能通過高分辨率的X射線檢測設備來發現其中的缺陷。

IC封裝制程是利用塑膠或陶瓷包裝晶粒與配線以成集成電路，此制程的目的是為了制造出所生產電路的保護層，避免電路受到機械性刮傷或是高溫破壞，整個集成電路的周圍會向外拉出腳架，稱之為打線，作為與外界電路板連接之用。X-RAY主要是檢測集成電路與電路板連接的焊點，確保不會存在虛焊、氣泡、夾雜等缺陷問題，保證芯片與電路板的正常連接。

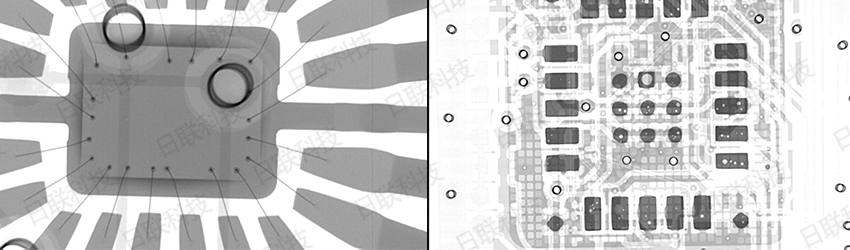

 X射線檢測圖像

電子半導體X射線檢測設備一般是在線式，主要是與客戶的生產線對接，減少人工干預，更加智能化，同時也因為電子半導體的精密性，半導體X光機的分辨率和放大倍率都是各類型設備中檢測精度最*的，以滿足半導體、封裝元器件、電子連接器模組檢測、光伏行業等特殊行業的檢測需求。

X射線檢測的優勢在于圖像實時呈現，數據易于保存，對檢測人員的專業性要求不高，主要是依靠軟件進行識別和判斷，智能X射線檢測裝備更加適應工業4.0的發展進程，為電子制造行業提供堅實的良品率保障。

想了解更多日聯科技X-ray檢測裝備信息可以撥打全國服務熱線：400-880-1456 或訪問日聯科技官網：www.skf168.com
