X光成像器中與眾不同的TDI

發布時間：2020-03-07 09:00:00

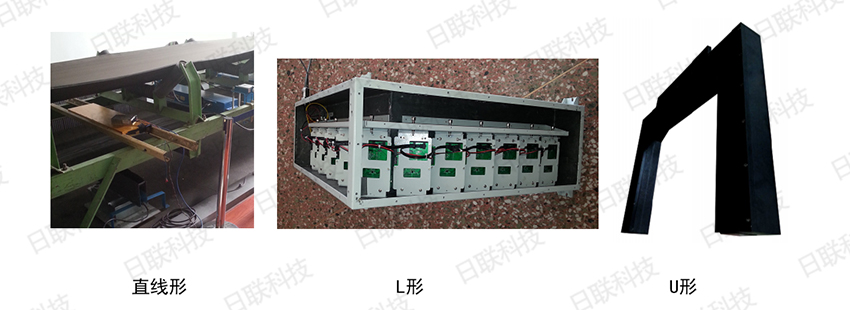

X光探測器有多種類型，基本分為面陣探測器及線陣探測器，面陣探測器中又包括圖像增強器和平板探測器，而線陣探測器中除了常規的LDA，還有一種特例TDI。下圖，為普通LDA案例。將單板拼成不同形狀（直線形、L形狀或U形），應用的場景和方式比較多樣性。

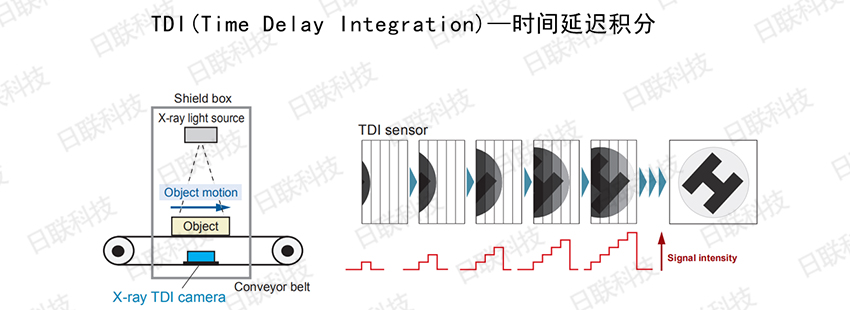

TDI（Tim Delay Integration）即時間延遲積分探測器，具體結構如下：

就普通線陣成像器來說，線陣成像器的成像區域如第一幅圖，可以理解為一條線，但TDI則不止，它有好幾條線并列來進行成像，如上圖右邊TDI sensor中有五條線，當物體移動時每條線都在取圖，**進行整合。可以簡單理解為：多條線陣，每條線陣檢測取圖后將數據疊加，可以看作物體被檢測曝光了多次，增加了有效信息，因此相較傳統LDA動態范圍寬，響應度高，且即使在光線較暗的場所，也能輸出質量較高的圖像。

因此，使用TDI可在限定射線強度前提下，相應提高掃描速度，或在定速掃描下減少X光強度。TDI成像器的缺點則是價格較高，且由于之前工藝限制，TDI長度通常為220mm。隨著技術發展，目前有些廠家也能做到400mm以上，可應用場景變多，但依舊較貴。
