      BGA封裝,你了解多少?
      發布時間:2019-09-20 09:38:36

      隨著集成技術的進步、設備的改進和深亞微米技術的使用,LSI、VLSI、ULSI相繼出現,硅單芯片集成度不斷提高,對集成電路封裝要求更加嚴格,I/O引腳數急劇增加,功耗也隨之增大,當IC的頻率超過100MHZ時,傳統封裝方式可能會產生所謂的“crosstalk”現象,而且當IC的管腳數大于208 Pin時,傳統的封裝方式有其困難度。為滿足發展的需要,在原有封裝品種基礎上,又增添了新的品種——球柵陣列封裝,簡稱BGA。BGA封裝的I/O端子以圓形或柱狀焊點按陣列形式分布在封裝下面。

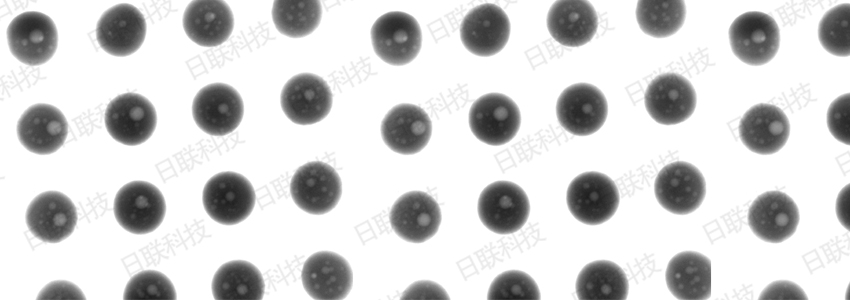

      BGA封裝X射線檢測



      BGA封裝的特點



      1.I/O引腳數雖然增多,但引腳間距遠大于QFP,從而提高了組裝成品率。

      2.雖然它的功耗增加,但BGA能用可控塌陷芯片法焊接,簡稱C4焊接,從而可以改善它的電熱性能。

      3.厚度比QFP減少1/2以上,重量減輕3/4以上。

      4.寄生參數減小,信號傳輸延遲小,使用頻率大大提高。

      5.組裝可用共面焊接,可靠性高。

      6.BGA封裝仍與QFP、PGA一樣,占用基板面積過大。

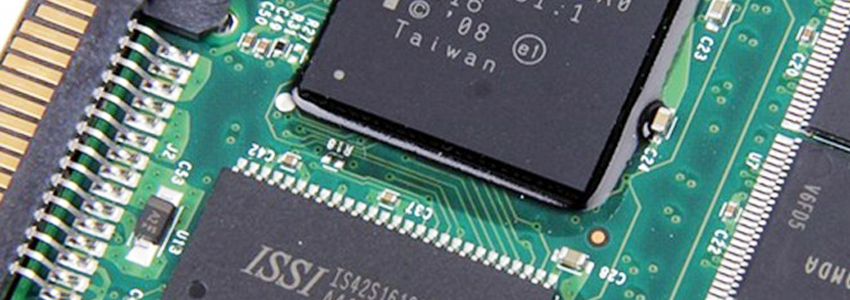

      該技術實現的CPU芯片引腳之間距離很小,管腳很細,一般大規?;虺笠?guī)模集成電路采用這種封裝形式,其引腳數一般都在100以上。

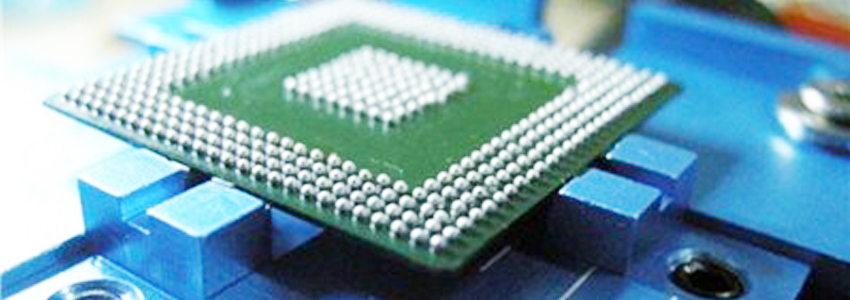

      BGA封裝X射線檢測


      BGA的檢測方法



      目前常用的BGA檢測技術有電測試、邊界掃描及X射線檢測。



      1、電測試:作為最傳統的測試方式,主要用于查找開路與短路缺陷。

      2、邊界掃描檢測:解決一些與復雜元件及封裝密度有關的搜尋問題。

      3、X射線測試:電測試與邊界掃描檢測都主要用以檢測電性能,卻不能較好檢測焊接的質量,為提高并保證生產過程的質量,X射線實時成像技術應運而生,它可以有效檢測不可見焊點的質量。


      日聯科技BGA封裝X射線檢測





      想了解更多日聯科技X-ray檢測裝備信息可以撥打全國服務熱線:400-880-1456或訪問日聯科技官網:www.skf168.com
